| ☆產品名稱

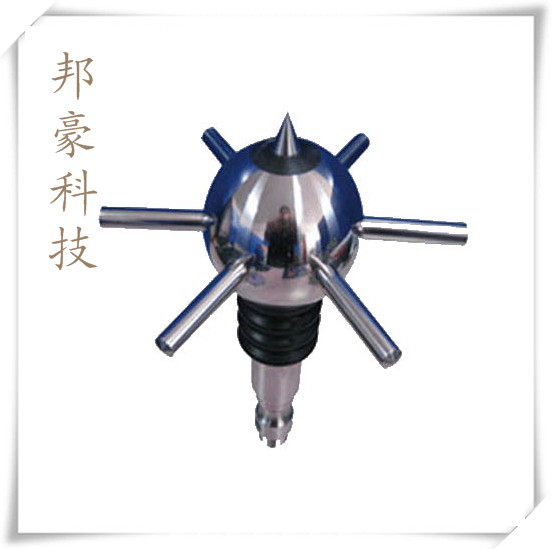

IF3預放電避雷針
☆適用范圍
產品適用范圍：高層建筑、獨立金屬桿的頂部、無線通訊基站、易燃、易爆物品倉庫、化學品、雷達站、油庫、氣象臺、軍事基地、礦場等。
☆工作原理
IF3預放電式避雷針，其設計思想獨特，采用先導放電，阻抗限流，氣隙放電等綜合技術，能產生提前先導通道，提高接閃效果，降低放電電壓，改變雷電流的放電過程。使雷電波形展寬，波頭平緩，幅值降低，從而擴大保護范圍。避免“側擊”和“繞擊”現象，且有效抑制地電位反擊造成的危害，是防直擊雷的理想設備。
☆主要特點
1、**快的搶先放電時間86μs，即優先引雷入地，保護半徑大大增加。
2、落雷更****，減小了雷擊點落于非避雷針體的概率。
●在相同的安裝高度下，比普通避雷針的保護半徑大數倍。
●純物理結構型避雷針，內部無電子器件，無老化，免維護。
●IF3預放電避雷針安裝簡單：重量輕，不需加裝同軸屏蔽電纜。
●外型美觀，選用SUS304不銹鋼材料，可安裝于環境惡劣場所。
☆I(lǐng)F3預放電避雷針設計說明
1、按被保護建筑物的面積、高度、所在地雷電日數及地理環境校正系數、建筑物使用性質等確定建筑物防雷類別。
2、用防雷類別和建筑物的面積，確定選用一支或數支IF3預放電避雷針。
3、引下線（下導體）應與建筑物主鋼筋電氣連結，或按規定做二根或二根以上引下線 （下導體）。
4、引下線（下導體）應作斷接卡和在附近地面作絕緣防護。
5、接地體，接地電阻，防雷地網應按防雷標準GB50057-94要求執行。 6、IF3預放電避雷針保用期二十年。
☆保護范圍
|
不同安裝高度的IF3預放電避雷針對各類防雷建筑物的防雷保護半徑(Rp) |
|
IF3預放電避雷
針安裝高度 |
h=IF3避雷針高于被保護物的水平高度 |
|
2 |
3 |
4 |
5 |
6 |
8 |
10 |
20 |
40 |
|
****類防雷建筑物 |
32 |
48 |
65 |
79 |
79 |
79 |
79 |
80 |
77 |
|
****類防雷建筑物 |
40 |
59 |
78 |
97 |
97 |
98 |
99 |
102 |
105 |
|
第三類防雷建筑物 |
44 |
65 |
86 |
107 |
107 |
108 |
109 |
113 |
118 |
注：h(m)為預放電避雷針的有效安裝高度，即預放電避雷針高出被保護物的距離。按國家防雷標準《建筑物防雷設計規范》，相應于I類、II類、III類防雷建筑物的滾球半徑D分別為30m、45m、60m；根據法國國家防雷標準NFC17-102，相應于I類、II類、III類建筑物的滾球半徑分別為20m、45m、60m。
☆產品優點
1、非電子式，長壽命
2、能夠在受到反復雷擊放電之后****電氣連續性和功能的持續性
3、無電子系統不會因浪涌沖擊將其破壞；
4、當有閃電時，才會自我激活，****主動截?fù)衾纂娤到y(tǒng)
5、避雷針外形美觀、安全****，防雷系統無需維護
☆安裝示圖
|
