產品簡介

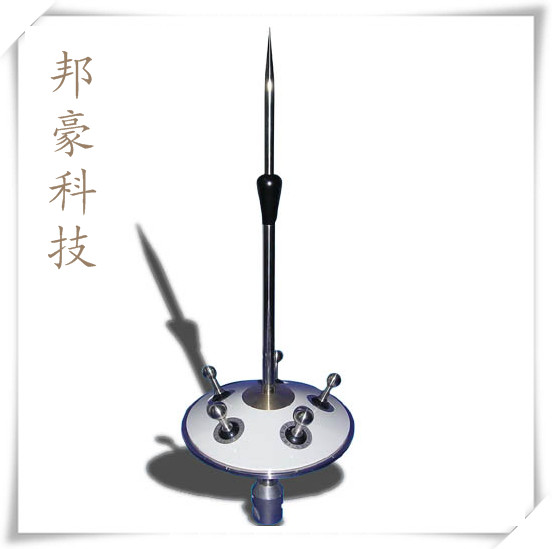

產品名稱：意大利GEMINI避雷針_ATR先導放電避雷針
產品編號：Pro200953194152
產品型號：ATR先導放電避雷針ATR3000、ATR5000、ATR6000 更新時間：2009.05.31
產品詳情：
GEMINI LIGHTNING PROTECTION PRODUCT,INC.擁有超過30年豐富經驗和一支強大的由意大利、法國、美國******大學和研究機構組成的工程師隊伍，使GEMINI成為雷電保護裝置的專家。不論在意大利、歐洲以至全世界各地，GEMINI雷電接閃器經過多年雷電洗禮的成功保護，GEMINI目前正全力推出其**新研究成果 ATR系列先導放電避雷針。
產品型號 ATR3000 產品型號 ATR5000 產品型號 ATR6000
國際貨號 07-001 國際貨號 07-002 國際貨號 07-003
產品規格：
尺寸（㎜）：高×圓盤直徑×下端連接公螺紋
直徑＝705×260×27
重量：5
產品特點：
1. 非電子裝置、機械式自我激活；
2. 嚴格的質量選材，確保雷擊后防護質量不會改變；
3. 10/350μs雷電流產生的LEMP經過雷電波緩沖裝置LBD和 陡 波整流器HCS不會對避雷針造成損害；
4. 不同的搶先時間形成多規格保護半徑；
5. 獨特的外觀造型為被保護標的物增添藝術效果；
6. 產品通過高壓實驗室進行測試及檢定；
7. 防腐防銹經久耐用無需維護。
在試驗時實際施加的250微秒波形下，被測避雷針的提前放電時間為23.2微秒，根據法國標準NF C 17102給出的方法，折換到650微秒波形下的提前放電時間為78微秒。計算保護范圍時，法國標準NF C 17102封頂的提前放電時間為650微秒波形下60微秒，該ESE針的提前放電時間已經大于60微秒。
保護半徑 (Rp) 計算公式
根據法國 NFC17-102 標準規定，避雷針針尖應高于被保護物水平面 ( 天面 )2m 以上，保護半徑由三個因素 ( 架針高度 h ，建筑物保護類別和避雷針型號 ) 決定。當架針高度 h ≥ 5m 時，保護半徑可按以下公式進行計算：
R p --- 保護天面上的水平保護半徑 ( m )
h --- 被保護天面至避雷針針尖高度 ( m )
D --- 電擊距離 ( 滾球半徑 ) ( m )
ΔL --- 為 ESE 的上行搶先距離 ( m ) ， ΔL = ΔV × ΔT
ΔV --- 先導傳播速度系數 ( m/μs ) 根據試驗數據測定 ΔV = 1 m/μs
保護半徑表
|
各類防雷建筑物在不同型號不同高度的保護半徑 ( Rp ) |
|
建筑物類別 |
避雷針型號 |
h = 被保護標的物天面至避雷針針尖高度 ( m ) |
|
2 |
3 |
4 |
5 |
6 |
8 |
10 |
20 |
30 |
60 |
|
****類 |
ATR3000 |
19 |
28 |
38 |
53 |
54 |
54 |
54 |
55 |
54 |
37 |
|
ATR5000 |
23 |
37 |
62 |
65 |
66 |
66 |
66 |
67 |
66 |
54 |
|
ATR6000 |
41 |
5176 |
77 |
77 |
77 |
77 |
77 |
78 |
77 |
67 |
|
****類 |
ATR3000 |
25 |
42 |
54 |
69 |
70 |
71 |
72 |
76 |
79 |
79 |
|
ATR5000 |
40 |
52 |
65 |
83 |
83 |
84 |
85 |
89 |
91 |
91 |
|
ATR6000 |
46 |
61 |
76 |
95 |
95 |
96 |
97 |
100 |
102 |
102 |
|
第三類 |
ATR3000 |
27 |
45 |
53 |
77 |
78 |
80 |
81 |
86 |
90 |
95 |
|
ATR5000 |
47 |
53 |
75 |
92 |
92 |
94 |
95 |
99 |
103 |
107 |
|
ATR6000 |
55 |
65 |
84 |
104 |
105 |
106 |
111 |
111 |
114 |
118 |
備注 :h = 2, 3 ,4 m 時 , 表中保護半徑 Rp 數據為實驗測試所得 , 非計算公式給出。
ATR 系列搶先時間測試數據
|
型號 |
ATR3000 |
ATR5000 |
ATR6000 |
|
Δ T ( μs ) |
35 |
47 |
58 |
通過國家高壓實驗室測試
產品經過******實驗室上海交通大學高壓實驗室3000kV沖擊電壓發生器的嚴格測試。
該成套裝置可以產生1.2/50μs標準雷電波和250/2500μs操作波，采用恒流充電及自動控制的操作系統，配有HAEFELY公司的測量分壓器及TEK公司的300MHz－1GHz數字示波器。
在試驗時實際施加的250微秒波形下，被測ESE避雷針的提前放電時間為23.2微秒，根據法國標準NF C 17102給出的方法，折換到650微秒波形下的提前放電時間為78微秒。計算保護范圍時，法國標準NF C 17102封頂的提前放電時間為650微秒波形下60微秒，該ESE針的提前放電時間已經大于60微秒。
產品結構：
1. 接閃器 CLR
2. 雷電波緩沖裝置 LBD
3. 雷電波引導桿 LGP
4. 陡波整流器 HCS
5. 先導觸發裝置 ADT
6. 空氣激發裝置 ASD
7. 空氣激發裝置通道 ASDP
8. 金屬激發****放電裝置 MSPEE( 在先導觸發裝置內 )
9. 空氣導入通道 ADIP
10. 等離子連接接頭 CDC
金屬激發****放電裝置 MSPEE （在先導觸發裝置內）與雷電波引導桿 LGP 是絕緣的。接閃器 CLR 、 雷電波緩沖裝置 LBD 、雷電波引導桿 LGP 、陡波整流器 HCS 、 等離子連接接頭 CDC 與大地形成良好的電氣連接。
密閉的 先導觸發裝置 ADT 采用特殊金屬材料鑄**而成， 適應于各類腐蝕環境， 內置 金屬激發****放電裝置 MSPEE 與 空氣導入通道 ADIP 、 空氣激發裝置通道 ASDP 共同組成 空氣激發裝置 ASD 。
產品安裝：
避雷針凈重： 4.5 ～ 5.3 Kg ； 等離子連接頭 CDC 接口規格： M27*1.5
采用 Φ25 的鍍鋅鋼管或不銹鋼管（管壁厚 ≥2mm ）與 CDC 連接部位公螺紋，連接桿采用 Φ25 ～ Φ120漸變鍍鋅鋼管或不銹鋼管（上大下小），各規格連接桿之間（視支撐高度不同，可選用 2 ～ 6 節）采用焊接或螺楦對接方式，同時進行防銹處理，**下端的連接桿與固定板連接部位采用焊接并進行防銹處理，固定板規格：400 × 400mm 與混凝土預埋外露螺楦緊密固定。 連接部位進行防銹處理
