☆產品名稱

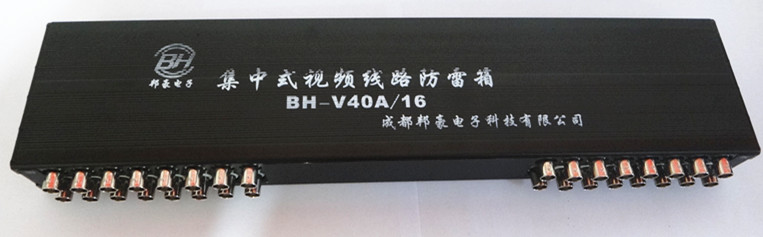

視頻矩陣防雷器
☆型 號
BH-V40A/16
☆主要用途
視頻矩陣防雷器是專門針對硬盤錄像機或者視頻矩陣的防雷、防浪涌設保護計開發的。適用于監控機房視頻信號的防雷保護。
☆產品特點
1、集成式安裝方便
2、采用進口壓敏電阻作為防雷元件
3、通流容量大，殘壓低，保護****
4、插入損耗小
5、外觀精巧，安裝方便
6、帶鉗位設計、****保護
☆技術參數
|
視頻矩陣信號防雷器參數 |
|
名稱 |
型號 |
信號電平/ (V) |
標稱放電電流(kA) |
****放電電流(kA) |
響應時間(nS≤) |
傳輸頻率 |
插入損耗（dB≤） |
特性阻抗(Ω) |
接口數 |
接口類型 |
安裝方式 |
溫度范圍 |
應用范圍 |
|
視頻矩陣防雷器 |
BH-V40A/16 |
5 |
5 |
10 |
1 |
40Mbps |
0.1 |
50/75 |
16 |
BNC |
機架式 |
-40℃～+80℃ |
硬盤錄像機以及視頻矩陣的保護 |
|
BH-V40A/8 |
5 |
5 |
10 |
1 |
40Mbps |
0.1 |
8 |
BNC |
☆注意事項
一、認準接口及連接方式。
二、防雷器串聯在信號通道（外線）和被保護設備之間。
三、防雷器的輸入端（IN）與信號通道相接，輸出端（OUT）與被保護設備相接，不可接反，
四、接地****，地線力求短、粗、直，以減少分布電感對雷電泄放的影響。
五、本產品無需特別維護。當系統工作出現故障時，可拆除防雷器工作，若能恢復正常，則應更換防雷器。
