☆產品名稱
網絡攝像機防雷器
☆型 號
BH-V/2/RJ45
☆主要用途
視頻組合防雷器是根據視頻的傳輸特點設計的，專門用于視頻監控系統的防雷器。三合一防雷器是集電源、視頻信號、控制信號于一體的組合式防雷器；二合一防雷器是集電源、視頻信號于一體的組合式防雷器，二合一防雷器主要安裝在帶固定槍機攝像機前端，對攝像機進行保護。
☆產品特點
1、集成式安裝方便
2、采用進口壓敏電阻作為防雷元件
3、通流容量大，殘壓低，保護****
4、插入損耗小
5、外觀精巧，安裝方便
6、帶鉗位設計、****保護
☆技術參數
|
網絡攝像機防雷器技術參數 |
|
型號/規格 |
BH-V/2/RJ45(220) |
BH-V/2/RJ45(24) |
BH-V/2/RJ45(12) |
|
電源 |
信號 |
電源 |
信號 |
電源 |
信號 |
|
標稱工作電壓Un(V) |
220 |
5 |
24 |
5 |
12 |
5 |
|
****持續運行電壓Uc(V) |
320 |
6 |
30 |
6 |
18 |
6 |
|
標稱負載電流IL(A) |
10 |
\ |
10 |
\ |
10 |
\ |
|
標稱放電電流(8/20μS)In(A) |
5 |
|
****放電電流(8/20μS)Imax |
10 |
|
電壓保護水平Up(V) |
≤900 |
15 |
75 |
15 |
45 |
15 |
|
響應時間(nS) |
≤25 |
≤1 |
≤25 |
≤1 |
≤25 |
≤1 |
|
傳輸速率(Mbps) |
\ |
100 |
\ |
100 |
\ |
100 |
|
插入損耗(dB) |
\ |
≤0.1 |
\ |
≤0.1 |
\ |
≤0.1 |
|
溫度范圍(℃) |
-40℃～+80℃ |
|
接口類型 |
壓線端子 |
RJ45 |
壓線端子 |
RJ45 |
壓線端子 |
RJ45 |
|
接線規格 |
4mm2 |
2.5mm2 |
4mm2 |
2.5mm2 |
4mm2 |
2.5mm2 |
|
外形尺寸 |
120X66X27 |
|
外殼材料 |
天藍色鋁合金材料（整體式開模加工） |
|
安裝支架 |
壁掛式 |
|
防護等級 |
IP20 |

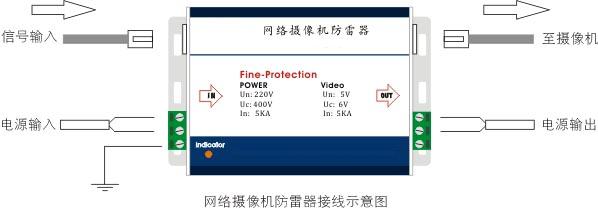

☆安裝示圖
☆注意事項
一、認準接口及連接方式。
二、防雷器串聯在信號通道（外線）和被保護設備之間。
三、防雷器的輸入端（IN）與信號通道相接，輸出端（OUT）與被保護設備相接，不可接反，
四、接地****，地線力求短、粗、直，以減少分布電感對雷電泄放的影響。
五、本產品無需特別維護。當系統工作出現故障時，可拆除防雷器工作，若能恢復正常，則應更換防雷器。
